PRINCIPE

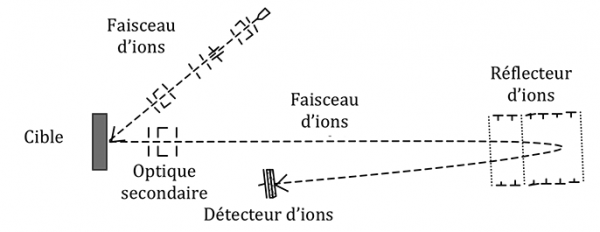

Lorsque des ions rapides bombardent une surface, ils produisent des ions secondaires qui s’échappent de l’échantillon analysé. Ces ions secondaires sont collectés, séparés et détectés sous vide par un spectromètre de masse. Dans le cas d’une séparation d’ions secondaires par temps de vol on parle de technique TOF-SIMS (voir schéma ci-dessous).
Le principe
d’un analyseur en masse à temps de vol est le suivant : lors de la
collection des ions secondaire, l’optique ionique communique aux ions de charge
e une énergie déterminée eV à l’instant t1, puis ces ions sont laissés libres
de toute interaction sur un trajet de longueur L, enfin ces ions sont détectés
à l’instant t2. La mesure du temps de vol t2-t1 permet de
calculer la masse de l’ion détecté par la formule suivante :
m = 2 eV/ v2 avec v = L/(t2-t1)
La manipulation d’ions est réalisée à l’aide de champs électriques continus et pulsés. Ces champs sont obtenus en appliquant des tensions sur des électrodes dont la géométrie détermine des variations de champ électrique dans l’espace et dans le temps. Ces variations permettent de focaliser les ions dans ces quatre dimensions. Les performances de l’instrument sont directement liées à la réalisation aussi fidèle que possible de la géométrie théorique.
CARACTÉRISTIQUES
L’instrument
COSIMA a été construit par un consortium européen dans lequel le LPC2E est
responsable de la réalisation du système de faisceau d’ions primaires (30 cm de
long et 1 W de puissance). Ce module est très important, car il impose
plusieurs caractéristiques instrumentales. Le laboratoire a été sélectionné
pour son expertise théorique et expérimentale en spectrométrie de masse
embarquée.
L’instrument COSIMA est l’un des plus grands instruments embarqués à bord de la
sonde Rosetta et également l’un des plus sophistiqués. En effet les grains
cométaires sont analysés par TOF-SIMS, photographiés puis stockés (pour des
analyses ultérieures) et ils peuvent également être chauffés ou nettoyés par
bombardement ionique. Les caractéristiques principales de l’instrument COSIMA
sont les suivantes :
| Dimensions | 973 * 394 * 378 mm3 |
| Poids | 19,8 kg |
| Puissance | 20,4 W |
| Résolution en masse | 2000 (à la masse 100 Da) |
| Imagerie optique | résolution de 14 µm |
| Stockage d’échantillons | 72 cibles |
| Traitement thermique d’échantillons | 150 °C |
RÉSULTATS
L’instrument
de laboratoire du LPC2E a permis de constituer une bibliothèque de spectres de
masse d’échantillons purs qui est intégrée dans la base de données de
l’instrument.
Depuis le mois d’août 2014, l’instrument de vol a collecté plus de 27000 grains

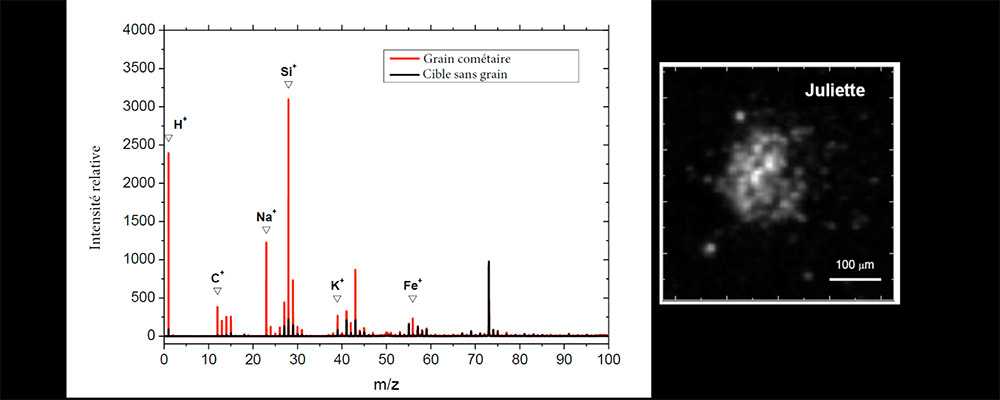

cométaires dont environ 200 ont été analysés chimiquement. Un exemple de
spectre de matière cométaire est présenté ci-dessous.
La fin de la mission est prévue le 30 septembre 2016 avec l’atterrissage de
l’orbiteur sur la comète. Mais les données de vol seront exploitées et
comparées avec des spectres de laboratoire pendant plusieurs années après cette
date.
